ФК фиксни носач са кугличним завртњем са прирубницом

Детаљи о производу

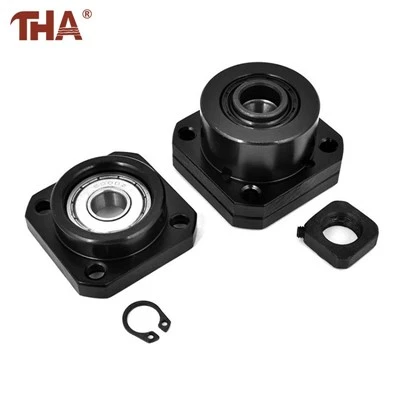

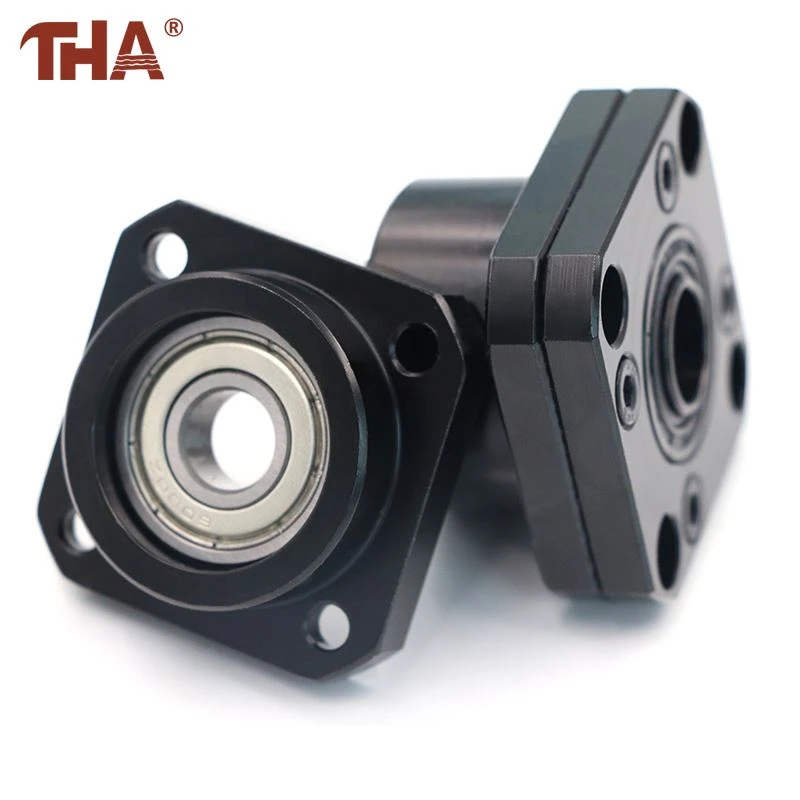

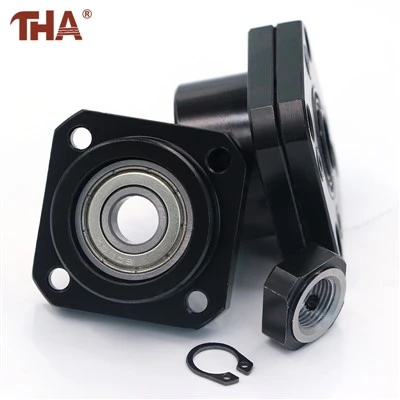

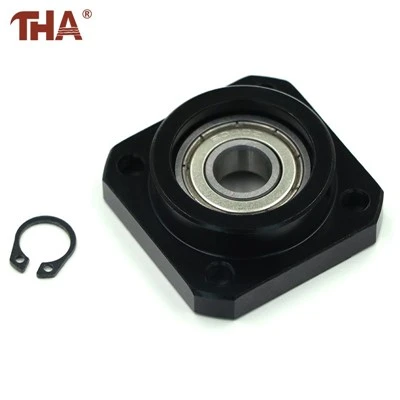

ФК кућиште има округлу предњу прирубницу, а не монтажну стопу. Поставља се уз припремљену машинску плочу, тако да њено тело пролази у или кроз плочу према пројекту опреме.



Унутар кућишта, сет лежајева је стегнут између рамена обрађеног краја завртња и контранавртке. Једном састављен, овај сноп одређује аксијални положај завртња. Избочени део вратила остаје на располагању за уградњу спојнице мотора.



Серија приказана на страници укључује ФК6, ФК8, ФК10, ФК12, ФК15, ФК20, ФК25 и ФК30. Ове референце представљају различита лежишта лежаја и димензије кућишта. Они нису директна листа пречника навоја кугличних вијака.



Опис производа

ФК јединицу треба изабрати пре него што се крајеви кугличних вијака обрађују. Цртеж носача одређује пречник рукавца лежаја, положај рамена, навој навртке и преосталу дужину за спојницу. Промена ослонца касније може захтевати да се крај вратила поново обради.



Машинска плоча такође треба да се припреми око изабране јединице. Проверите спољни пречник прирубнице, пресек за лоцирање, круг завртња и потребан задњи зазор. На страни мотора мора остати довољно простора да дође до контранавртке и спојних вијака током монтаже.



Рам завртња мора правилно да додирује слој лежаја. Рамена која је прекратка, неправилно постављена или ометана радијусом обраде може спречити правилно стезање чак и када се чини да је пречник рукавца исправан.



Након што је ФК јединица причвршћена на плочу машине, кугличну матицу и покретни сто треба поставити без притискања завртња у страну. Окрените завртањ на неколико позиција стола да бисте идентификовали отпор поравнања. Спојница мотора се може осигурати након што је ова механичка провера завршена.



Ако машина користи ФФ ослонац на крајњем крају, њена локација треба да се утврди из поравнатог завртња, а не да се користи за повлачење осовине у позицију.



Информације о производу

Интерфејс за проверу	Захтјев за наруџбу или цртеж
Породица производа	ФК фиксни{0}}крајњи лежај
Распоред становања	Монтажа округле прирубнице
Објављене величине	ФК6 ФК8 ФК10 ФК12 ФК15 ФК20 ФК25 ФК30
Машински{0}}бочни подаци	Положаји вијака за лоцирање пречника прирубнице и дебљина плоче
Сцрев-Бочни подаци	Навој за закључавање рамена лежаја и продужетак спојнице
Беаринг Роле	Успоставља радијални и аксијални положај погонског{0}}краја
Ретаининг Парт	Завртите{0}}контраматицу вратила
Мотор{0}}Бочни простор	Размак за спојницу са контранавртком и алате за монтажу
Опциона{0}}далека крајња јединица	Подршка серије ФФ
Финал Верифицатион	Ротација вратила кроз комплетан ход машине



ФАК

Да ли је ФК јединица инсталирана на страни мотора?

Да. Обично се користи на крају погона, са спојницом постављеном између осовине са кугличним завртњем и мотора.

Да ли се ФК12 аутоматски поклапа са сваким кугличним завртњем од 12 мм?

Не. Носач мора одговарати пречнику и дужини обрађеног лежаја. Сам називни пречник завртња није довољан.

Која је разлика између ФК и ФФ?

ФК је фиксна{0}}бочна јединица која контролише аксијални положај завртња. ФФ је супротан крај-ослонац који првенствено обезбеђује радијално вођење, док дозвољава изабраном распореду носача да прилагоди понашање осовине.

Да ли мотор треба да се повеже пре поравнања?

Потпорно кућиште и кугличну матицу прво треба да буду поравнати кроз цео ход. Прерано повезивање мотора може прикрити отпор или изазвати бочну силу на спојници.

Да ли се крај завртња може машински обрађивати за изабрани носач?

Израђујемо цртеже купаца према ОЕМ/ОДМ-у и прихватамо поруџбине мале као један комад за стандардне величине.



О нама

Лисхуи Гуангиуан Индустри & Траде Цо Лтд испоручује потпорне јединице са кугличним завртњем и припрема одговарајућу машинску{0}} машинску обраду завртњева за склопове машина. Избор се може проверити на цртежу носача и крајњим димензијама -врата купца.
