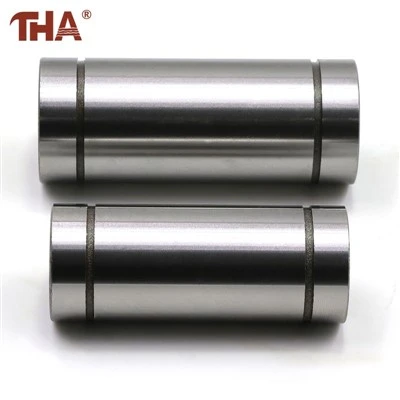

ЛМ30УУ Дуал- Картриџ са кугличним чахуром за заптивање

Инсталација кућишта

Лежај нема сопствену монтажну прирубницу. Мора се уградити у отвор или држач лежаја који подржава цилиндрични спољни омотач.

Аксијално померање унутар кућишта се мора спречити одговарајућим раменом, причврсним прстеновима или другом механичком методом задржавања. Само лепак не треба да се третира као примарна карактеристика лоцирања осим ако дизајн кућишта то изричито не захтева.

Сила притиска се мора равномерно применити на металну спољашњу шкољку. Сила не би требало да се преноси кроз најлонски кавез, заптивке или кугласта кола.



Схафт Ентри

Оштра ивица осовине може да окрене ивицу заптивке ка унутра или да је пресече током монтаже. Крај осовине стога треба да буде чист и закошен пре него што уђе у ЛМ30УУ.



Вратило мора проћи кроз лежај на истој средишњој линији као и отвор кућишта. Коришћење осовине за присиљавање неусклађеног лежаја у положај може оштетити шине кугле или створити уско кретање.



Када се склопи, ручно померите лежај преко целог радног дела. Локални отпор може указивати на оштећење осовине, контаминацију, изобличење кућишта или неправилно поравнање.



Унутрашња конструкција

На страници се наводи 45# угљенични-челични спољни омотач, ГЦр15 хром-челичне куглице и најлонски кавез. Кавез се одваја и враћа лоптице док круже око осовине од 30 мм.



Заптивке на оба краја помажу у задржавању мазива и смањују улазак обичне контаминације. Они не претварају лежај у потпуно затворену или водоотпорну компоненту.



Информације о производу

Ставка	Спецификација
Модел	ЛМ30УУ
Беаринг Форм	Цилиндрична линеарна куглична чаура
Номинал Боре	30 мм
Сеал Аррангемент	Запечаћена на оба краја
Оутер Схелл	45# угљенични челик
Роллинг Елементс	ГЦр15 хром{1}}челичне кугле
Балл Цаге	Најлон
Изглед површине	Сребро
Наведена прецизност	H6–H7
Повезани опсег величина	ЛМ3УУ–ЛМ100УУ
Начин монтаже	Инсталиран у посебном кућишту



ФАК

Да ли се ЛМ30УУ причвршћује директно на машину?

Не. То је кертриџ са цилиндричним лежајем и захтева компатибилно кућиште или блок лежаја.

Шта означава "УУ"?

Идентификује верзију опремљену заптивкама на оба краја.

Може ли се лежај забити у своје кућиште?

Не. Инсталационе силе треба контролисати и равномерно применити на спољашњи омотач.

Зашто крај осовине мора бити закошен?

Кошење помаже осовини да прође кроз заптивке без сечења или савијања њихових ивица.

Да ли се лежај или одговарајуће кућиште могу испоручити са цртежа?

Израђујемо цртеже купаца према ОЕМ/ОДМ-у и прихватамо поруџбине мале као један комад за стандардне величине.



О нама

Лисхуи Гуангиуан Индустри & Траде Цо Лтд испоручује цилиндричне линеарне лежајеве, кућишта лежаја и одговарајућа вратила. Компоненте се могу наручити одвојено или заједно проверити према потребним димензијама осовине и кућишта.
