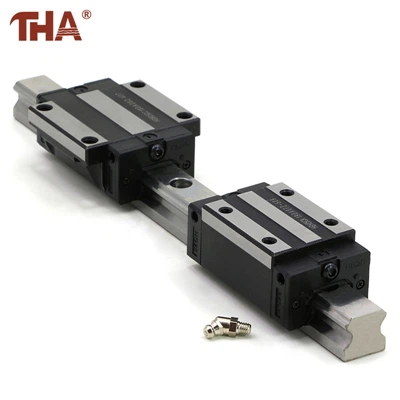

Као основна компонента високо{0}}прецизних система линеарног кретања, перформансекугличне (или ваљкасте) линеарне вођицедиректно одређује тачност обраде и радну стабилност машина алатки и опреме за аутоматизацију. Од стандардног нивоа до ултра{1}}прецизног нивоа, различити нивои линеарних вођица показују значајне варијације у тачности површине, толеранцијама налегања клизача и прецизности позиционирања. Међутим, успостављање стандардизованог и научног метода за процену и класификацију тачности водича остаје кључни изазов у индустрији.
Следе главне методе које се користе за тестирање тачностикугличне линеарне вођице:
1. Метода ласерског интерферометра
Ова техника користи таласну дужину ласера као референцу. Анализом варијација ивица интерференције док се водич креће, он прецизно израчунава грешке као што су правост и паралелизам. Резолуција мерења може да достигне нанометарски ниво, што ову методу чини погодном за високо{2}}тестирање водича са високом прецизношћу.
2. Метод електронског нивоа
Електронски ниво опремљен сензором нагиба мери праволинију и паралелност унутар вертикалне равни. Једноставан је за руковање и омогућава приказ{1}} података у реалном времену. Међутим, његова прецизност је релативно нижа, што га чини погоднијим за брзе индустријске инспекције-на лицу места.
3. Стандардна равна метода поређења
Стандардна равнала са познатом тачношћу се поставља насупротводич за лоптуповршине. Размак између њих се испитује коришћењем оптичке инспекције зазора или мерача за квалитативно процењивање грешака у равности. Овај метод ниске цене{2}}у великој мери се ослања на искуство оператера и обично се користи за грубе или средње{3}}прецизне инспекције.
4. Аутоколиматорски метод
Засновано на оптичкој аутоколимацији, ова метода мери угаона померања рефлектора постављеног на вођицу да би се закључиле грешке у правости. Посебно је ефикасан за дуге{1}}водиче који захтевају високу угаону прецизност, иако је осетљив на вибрације и турбуленције ваздуха.
5. Метод контакта индикатора бирања
Индикатор бројчаника је фиксиран на клизач, са сондом у контакту саводич са кугличним вијкомповршине. Ручним померањем клизача и посматрањем отклона индикатора, локалне грешке положаја могу се директно мерити. Овај метод је једноставан и флексибилан, али релативно спор, често се користи за одржавање или провере на лицу места.
Закључак
Тестирање прецизностикугличне линеарне вођицеје свеобухватан процес који интегрише прецизну метрологију, анализу грешака и техничке стандарде. Од традиционалних техника ручног стругања и уочавања до напредних динамичких мерења заснованих на ласерском-праћењу{2}}, и од процена појединачних-параметара до вишедимензионалних процена тачности, еволуција технологија тестирања наставља да води производњу линеарних водича ка већој прецизности и ефикасности. Добро дошли да нас контактирате !!!
