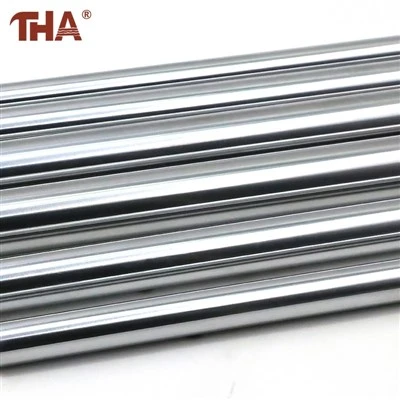

СП ојачана шупља осовина

Детаљи о производу

Свака СП осовина је дефинисана са два пречника. Спољни пречник одговара линеарном лежају, док унутрашњи пречник одређује преостали челични пресек. Стандардне комбинације се крећу од СП12 са спољним пречником од 12 мм и отвором од 6 мм до СП60 са спољним пречником од 60 мм и отвором од 48 мм.



Објављени материјал је челични лежај ГЦр15, такође идентификован као СУЈ2. Његова спољна радна површина је наведена на ХРЦ60–62. Дубина стврдњавања варира у зависности од величине осовине, а не остаје константна у целој серији.



И г6 и х6 ван{2}}толеранције пречника су наведене. Потребна толеранција мора бити одабрана пре производње јер линеарни лежај иде директно на ову цилиндричну површину.



Опис производа

Већи отвор уклања тежину, али такође оставља тањи зид осовине. Ово мења отпор вратила на савијање чак и када спољни пречник остаје погодан за исти лежај. Величина отвора, растојање ослонца и попречно оптерећење морају се стога узети у обзир заједно.



Шупљи центар може бити резервисан за ожичење, ваздушне цеви или други сервис машине када то захтева инсталација. Ако ће отвор директно преносити ваздух или течност, завршна обрада отвора, крајњи прикључци, заптивање и услови корозије морају бити специфицирани посебно.



Навоји, смањени крајеви и попречне{0}}рупе треба да остану изван радне путање лежаја. Обрада кроз радну површину прекида очврсну површину и може оштетити заптивке лежаја док прелазе преко елемента.



Прилагођени отвор не треба да се наводи само на основу захтеваног унутрашњег размака. Мора остати довољна дебљина зида за термичку обраду, контролу равности, завршну обраду и стварни инсталирани распон.



Информације о производу

Модел	Унутрашњи пречник	Оутер Диаметер	г6 Толеранција	х6 Толеранција	Харденед Дептх
СП12	6 мм	12 мм	−0,006 до −0,017 мм	0 до −0,011 мм	0,6–1,5 мм
СП13	6 мм	13 мм	−0,006 до −0,017 мм	0 до −0,011 мм	0,6–1,5 мм
СП16	10 мм	16 мм	−0,006 до −0,017 мм	0 до −0,011 мм	0,8–2,0 мм
СП20	13 мм	20 мм	−0,007 до −0,020 мм	0 до −0,013 мм	0,8–2,0 мм
СП25	17 мм	25 мм	−0,007 до −0,020 мм	0 до −0,013 мм	0,8–2,0 мм
СП30	20 мм	30 мм	−0,009 до −0,025 мм	0 до −0,016 мм	0,8–3,0 мм
СП35	24 мм	35 мм	−0,009 до −0,025 мм	0 до −0,016 мм	0,8–3,0 мм
СП40	30 мм	40 мм	−0,009 до −0,025 мм	0 до −0,016 мм	0,8–3,0 мм
СП50	38 мм	50 мм	−0,009 до −0,025 мм	0 до −0,016 мм	0,8–3,0 мм
СП60	48 мм	60 мм	−0,010 до −0,029 мм	0 до −0,019 мм	0,8–3,0 мм

Стандардни материјал: ГЦр15 / СУЈ2
Објављена површинска тврдоћа: ХРЦ60–62





ФАК

Да ли се наведена тврдоћа односи на цео зид шахта?

Страница наводи спољашњи ојачани слој са дефинисаном дубином. Не наводи да је цео део зида потпуно-очврснут.

Да ли се отвор може повећати а да се задржи исти спољни пречник?

Прилагођавање је могуће, али резултујућа дебљина зида и даље мора да задовољи захтевано оптерећење, распон, машинску обраду и услове топлотне{0}}обраде.

Да ли се шупљи центар може користити као пнеуматски пролаз?

Тек након завршне обраде проврта, потврђени су захтеви за заптивање краја и притисак. Стандардна шупља осовина не треба аутоматски да се третира као цев са{1}}називним притиском.

Која димензија мора да одговара линеарном лежишту?

Спољашњи пречник и његова толеранција одређују прилегање лежаја. Унутрашњи пречник не идентификује компатибилност лежајева.

Да ли се крајеви осовине могу обрадити пре отпреме?

Израђујемо цртеже купаца према ОЕМ/ОДМ-у и прихватамо поруџбине мале као један комад за стандардне величине.



О нама

Лисхуи Гуангиуан Индустри & Траде Цо Лтд испоручује шупље и чврсте осовине са дужинама сечења и машинском обрадом на{0}}базираној на цртању. Детаљи производње могу се потврдити из величине лежаја, захтева за отвором, распореда носача и готовог цртежа вратила.
